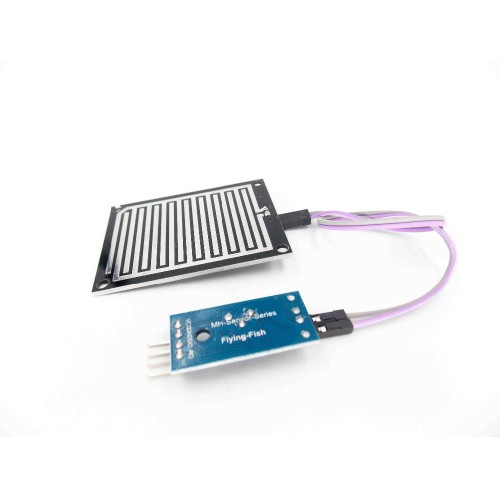

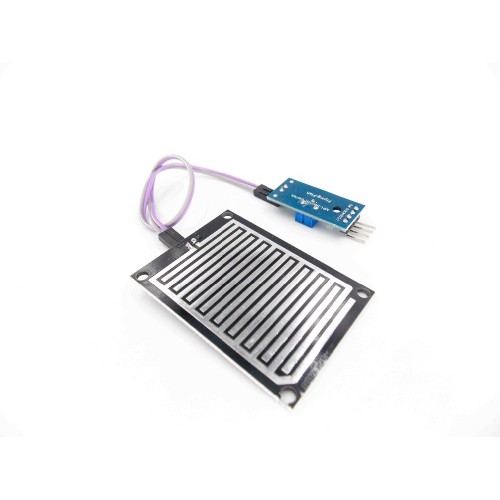

Bu sensör yağmur ve su damlası sensörü olarak kullanılabilen bir üründür. Bu modül ile havanın yağış durumunu tespit edebilirsiniz. Modülün dijital çıkışından yapmur yağıp yağmadığını, analog çıkışından ise yağmur miktarını da ölçebilirsiniz.



KULLANIMI:

  • Vcc pinini 5V bağlayın. Gnd pinini sisteminizin toprağına bağlayın. Güç gösterge ledi yanmaya başlayacaktır. D0 gösterge ledi dijital çıkışı temsil eder. Sensör üzerine yağmur yağmaya başlayınca D0 gösterge ledi söner. Kuru iken D0 gösterge ledi yanık durumdadır. Kart üzerindeki potansiyometreyi minik bir yıldız tornavida ile çevirerek hangi yağış miktarında dijital çıkışın değişebileceğini ayarlayabilirsiniz.

  • Analog çıkış pinini mikrokontrolcünüze bağlayarak ufak bir program yazarak yağışın olup olmadığını ve yağış miktarını tespit edebilirsiniz



ÖZELLİKLER:

  • Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir.
  • Sensör kullanımı oldukça basittir.
  • Besleme voltajı ve toprak bağlantısı yapılarak, sensör çıkış bacağından okuma yapılabilmektedir.
  • Hem dijital hem analog çıkış verdiğinden dolayı, farklı sistemlere rahatlıkla uyarlanabilir.
  • Karşılaştırıcı modül üzerindeki potansiyometre ile hassasiyeti ayarlanabilir.
  • Bağlantılar:
    • VCC:Güç kaynağı (3-5V),
    • GND:Güç kaynağı toprak,
    • DO: TTL dijital çıkış,
    • AO: Analog sinyal çıkışı,
  • Ürünler fabrika çıkışlı test edilmiştir.



TEKNİK ÖZELLİKLER:

  • Çalışma Voltajı: 3.3V - 5V,
  • Çalışma Akımı: <20mA,
  • Sensör Çıkışı: Dijital ve Analog,
  • Sensör hassasiyet ayarı,

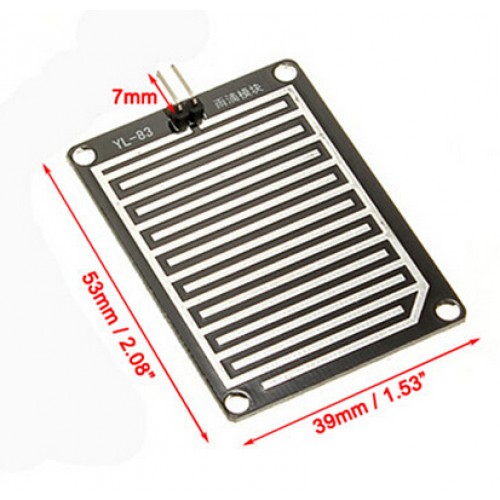

  • Sensör Alanı: 50 x 38 x 10mm.



PAKET İÇERİĞİ:

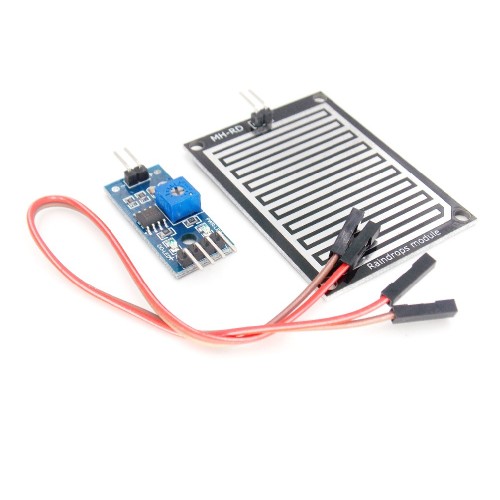

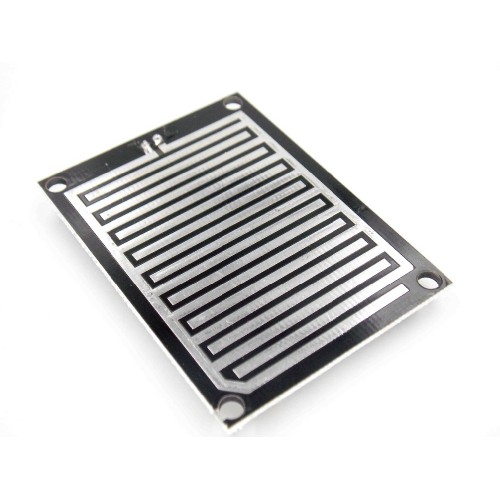

  • 1 x Yağmur Sensörü,

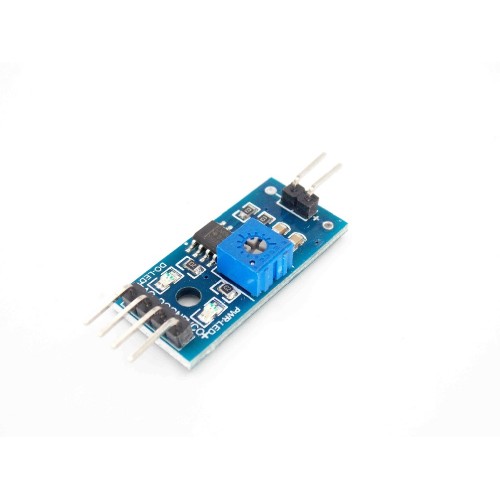

  • 1 x Sensör çıkışı karşılaştırıcı devre,
  • 1 x Dişi-dişi jumper kablolar.

Yorum Yap

Not: HTML'e dönüştürülmez!
    Kötü           İyi

Arduino Yağmur Algılama Sensörü Sıvı Sensörü - Hava Sensörü

  • Ürün Kodu: 242
  • Stok Durumu: Aynı gün kargo !
  • 6,90₺

Adet
